アタッチメント
安全に、正確に、使いやすく。
対象のワークに合わせた各種アタッチメントでワイマンシリーズを強力にバックアップします。
用途から探す
つかむ
手動式クランプ
対象ワーク
箱物・ロール材・コンテナ・リング材・ブロック状の物・丸物・丸棒・各種異形物のクランプ

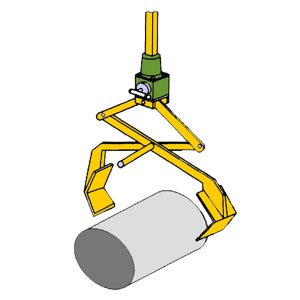

- 自重式外径クランプ治具

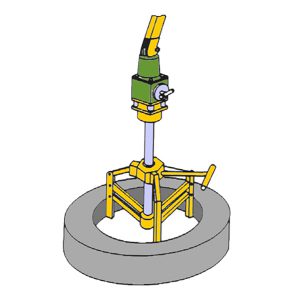

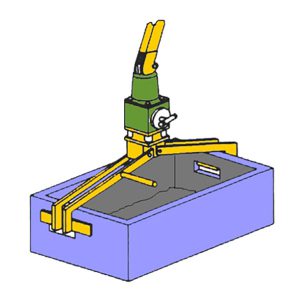

- 自重式内径クランプ治具
- トレークランプ治具

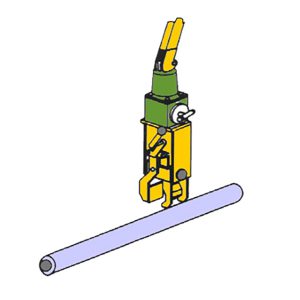

- レバー式クランプ治具
エアー式クランプ
対象ワーク
箱物・ロール材・コンテナ・各種異形物のエアークランプ・ブロック状の物・丸物・丸棒・各種異形物のクランプ
- エアーシリンダー式外径クランプ

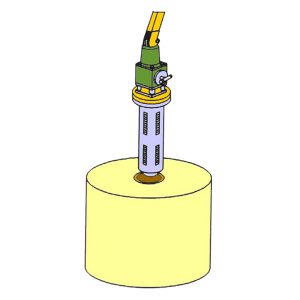

- エアーシャフト式内径クランプ

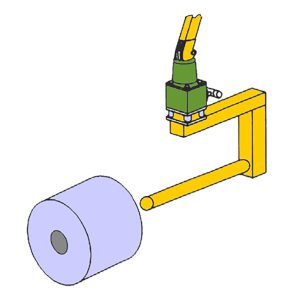

すくう
対象ワーク
ロール材・箱物・トレー・各種異形物の引掛け、すくい取り作業

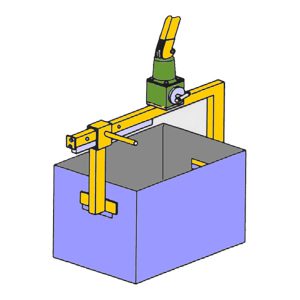

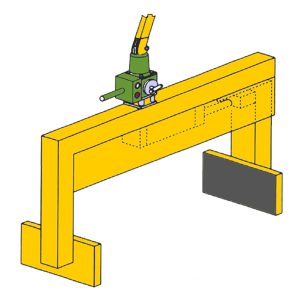

- フォーク式治具
- スライド式治具
吸着する

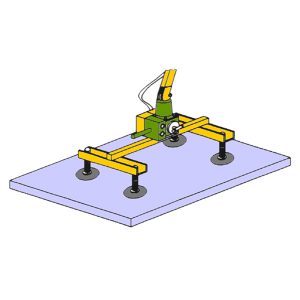

真空吸着
対象ワーク

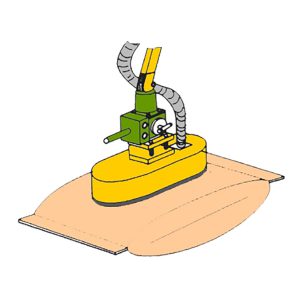

ダンボール箱・袋物・ガラス板、木板、鉄板等の板材・各種異形物の真空吸着

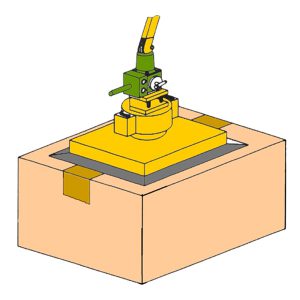

- ターボハンド(ブロアー)
- 真空ポンプ式吸着治具
- エジェクター式吸着治具
ターボハンド仕様 | |
---|---|
電源 | AC100V 50/60Hz 1kW |
実用真空度 | 2000㎜Aq(約150㎜Hg)於1㎡/分 |
装置重量 | 10㎏(本体重量6㎏、パッド他4㎏)ただし大型のパッドを使用した場合、これ以上になります。 |
パッド形状 | 正方形、長方形、円、長円、その他特殊形状 |
パッド寸法 | 150~700m(50㎜単位)の辺または直径 |
オプション | L型、C型、全周ハンドル、真空ゲージ、ワーク確認センサ、停電時バックアップ電源、ワンタッチパッド交換 |
マグネット
対象ワーク
鉄板・鉄棒・各種鉄材のマグネット吸着

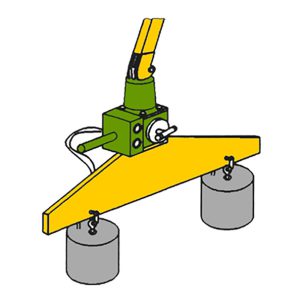

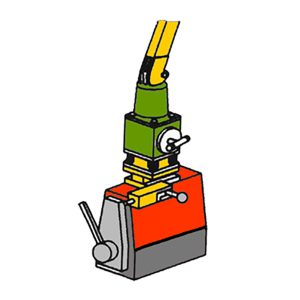

- 電磁マグネット
- 永磁マグネット

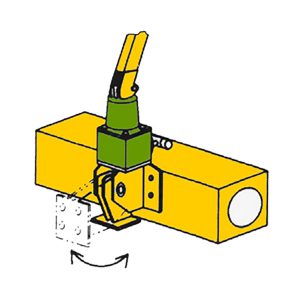

まわす
アーム型式B、E、C、G(F型は除く) 型はオーバーハング荷重(偏荷重)対応の為、様々な作業姿勢がとれます。
それにより、許容偏荷重の範囲内であれば、様々な方向、角度への回転作業が可能です。
それにより、許容偏荷重の範囲内であれば、様々な方向、角度への回転作業が可能です。

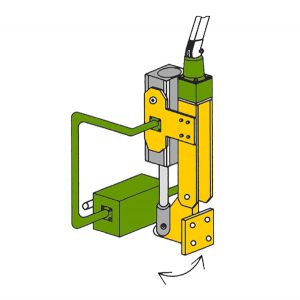

- エアシリンダー式反転治具
- 電動式反転治具
