PRODUCTS電動バランサー

ベーシックワイマン　MY-B型

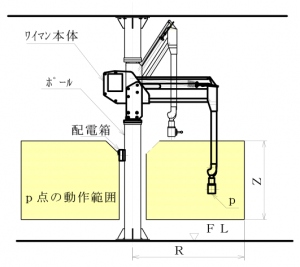

B型は、従来からのバランサーの良さを引継ぎ、作業上最も自然な形で作業者の作業位置や作業範囲を広く取れる利点があります。

B型タイプ型式
サーボモータータイプ MY-BS
ハイスピードタイプ MY-BSH



カタログダウンロード

※トルクタイプは一部修理を承っております。修理のご依頼はお問い合わせからお願いいたします。

特徴

  • 駆動機構
    主な動力伝達にラック＆ピニオンを採用しております。
  • アーム機構
    パンタグラフ機構を採用した垂下形アームを持つ円筒座標型
  • 駆動モーター
    ワイマンの昇降用アクチュエータは、全機種電動機を採用しています。
    MY-BS型駆動モーター ： ACサーボモーター

操作動画

仕様

A
（mm）		 B
（mm）		 C
（mm）		 D
（mm）		 E
（mm）		 F
（mm）		 G
（mm）		 H
（mm）		 I
（mm）		 J
（mm）		 K
（mm）		 M
（mm）		 O
（mm）		 P
（mm）		 W
（mm）		 V
（mm）		 X
（mm）		 Y
（mm）		 限界旋回
半径（mm）
MY-B□-53A 1320 180 300 1350 2974 3050 447 225 1587 2259 1575 218 3000 941 489 100 4-M10 100 1650
MY-B□-54A 1792 208 300 1750 3647 3734 447 225 1995 2667 1835 218 4000 941 489 100 4-M10 100 2040
MY-B□-55A 2188 312 300 2200 4575 4650 447 225 2574 3246 2315 218 5000 941 489 100 4-M10 100 2730
MY-B□-56A 2610 390 300 2550 5310 5400 447 225 3019 3691 2635 218 6000 941 489 100 4-M10 100 3240
MY-B□-103 1320 180 300 1350 3068 3125 453 267 1635 2355 1629 229 3000 995 711 100 4-M10 100 1650
MY-B□-104 1792 208 300 1800 3690 3734 453 267 2009 2729 1889 229 4000 995 711 100 4-M10 100 2040
MY-B□-105 2188 312 300 2200 4715 4770 453 267 2670 3390 2349 229 5000 995 711 100 4-M10 100 2730
MY-B□-106 2610 390 300 2550 5403 5460 453 267 3070 3790 2689 229 6000 995 711 100 4-M10 100 3240
MY-B□-183A 1350 150 300 1350 3048 3200 585 431 1459 2475 1643 386 3000 1291 765 100 4-M10 100 1630
MY-B□-184A 1785 215 300 1750 3728 3875 585 431 1919 2935 1913 386 4000 1291 765 100 4-M10 100 2040
MY-B□-185A 2200 300 300 2200 4519 4670 585 431 2424 3440 2264 386 5000 1291 765 100 4-M10 100 2580
MY-B□-186A 2620 380 300 2550 5236 5490 585 431 2854 3870 2625 386 6000 1291 765 100 4-M10 100 3110
MY-B□-253A 1275 225 300 1350 3162 3235 590 431 1507 2528 1749 411 3000 1386 800 125 4-M12 136 1680
MY-B□-254A 1770 230 300 1750 3949 4055 590 431 1997 3018 2119 411 4000 1386 800 125 4-M12 136 2230
MY-B□-255A 2175 325 300 2200 4729 4890 590 431 2482 3503 2487 411 5000 1386 800 125 4-M12 136 2790
MY-B□-256A 2600 400 300 2550 5427 5600 590 431 2922 3943 2809 411 6000 1386 800 125 4-M12 136 3270
MY-B□-303A 1275 225 300 1350 3162 3235 590 431 1507 2528 1749 411 3000 1386 800 125 4-M12 136 1650
MY-B□-304A 1770 230 300 1750 3949 4055 590 431 1997 3018 2119 411 4000 1386 800 125 4-M12 136 2200
MY-B□-305A 2175 325 300 2200 4729 4890 590 431 2482 3503 2487 411 5000 1386 800 125 4-M12 136 2740
MY-B□-306A 2600 400 300 2550 5427 5600 590 431 2922 3943 2809 411 6000 1386 800 125 4-M12 136 3220
MY-B□-503 1400 400 300 1550 3786 3860 900 501 1629 3030 2158 501 3000 1418 800 125 4-M12 136 1840
MY-B□-504 1550 450 300 1750 4109 4175 900 501 1820 3221 2310 501 4000 1418 800 125 4-M12 136 2040
MY-B□-505 1970 530 300 2100 4785 4900 900 501 2200 3601 2673 501 5000 1418 800 125 4-M12 136 2490
MY-B□-506 2370 630 300 2500 5612 5720 900 501 2665 4066 3070 501 6000 1418 800 125 4-M12 136 3030
MY-B□-704W 1560 440 300 1450 4240 4290 1060 640 1645 3415 2450 580 4000 1880 870 230 4-M20 170 –
MY-B□-705 2040 460 300 2300 5300 5400 1060 640 2275 4045 2865 580 5000 1880 870 230 4-M20 170 –
