アクセサリ
ワイマンの構成に必要な周辺機器を取り揃えています。
仕様、寸法はお気軽にお問い合わせください。

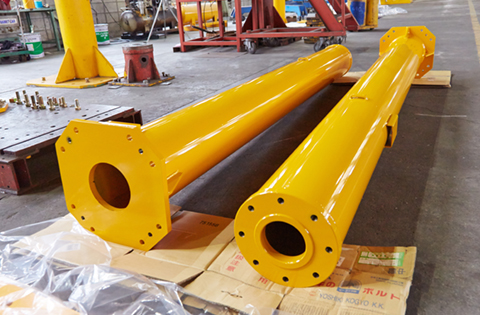

ポール
ポールは、ワイマンの種類によりポールフランジ形状が決定され、設置方法によりベースフランジ形状が決定されます。
ポールの据付部（ベースフランジ部）の種類は、四角ベースと八角ベースの２種類があります。また、全てのベースには、ポールフランジのレベル調整用のジャッキボルトが取り付けられています。
| 四角ベース | 八角ベース |
|---|---|
| 地上固定型に主に使用します。据付ボルト用の穴は、基礎ボルトのピッチ誤差を考慮して、大きめに設定されています。このため、設置時には大型角座金を使用して締め付ける必要があります。 | １０００角台座や天井走行台車などの架台に取り付ける場合に使用します。また、天吊の場合は、４本以上にダブルナットをつけてください。 |
ポールのご用命の際は、対象となるワイマンの型式、ベース形状、10ｍｍ単位での全長をご指定ください。
ポール長の規定長さは3100ｍｍまでです。これ以上必要な場合はご照会ください。
架台

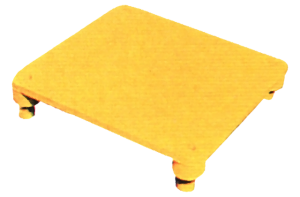

1000角台座 型式（PN-****)
1000角台座は、本体の転倒防止に十分な質量を持たせてありますが、2000kg以上の台座のアウトリガーによるレベル出し作業は、アウトリガーの回転に大きなトルクが必要となります。
頻繁にレベル出しを行う必要がある場合は、より質量の少ない十字台車などの架台を選定する必要があります。
ワイマンの各機種の本体枠番が500を超える台座については、弊社までお問い合わせください。
1000角台座のご用命の際は、対象となるワイマンの型式をご指定いただくか詳細仕様の台座型式をご指定ください。

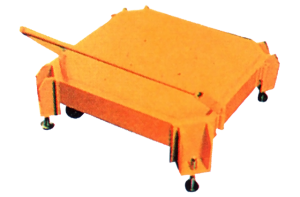

1000角台車 型式（PNC-****)

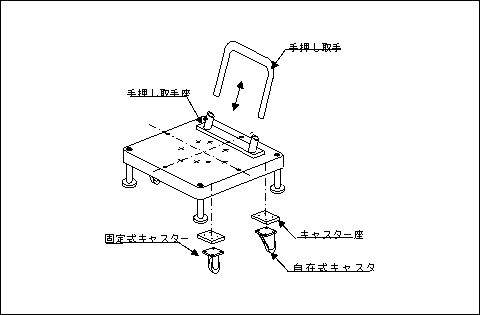

1150kg以下の1000角台座にキャスターを取り付けることによって、台車仕様にすることが可能です。
- 手押し取手用座及びキャスター座を溶接して各々の部品を取り付けます。
- 手押し取手は、取り外し式となっています。
- 1150kgを超える台座の場合は、アウトリガー部の形状変更が必要となります。弊社までお問い合わせください。
1000角台車のご用命の際は、対象となるワイマンの型式をご指定いただくか詳細仕様の台車型式をご指定ください。

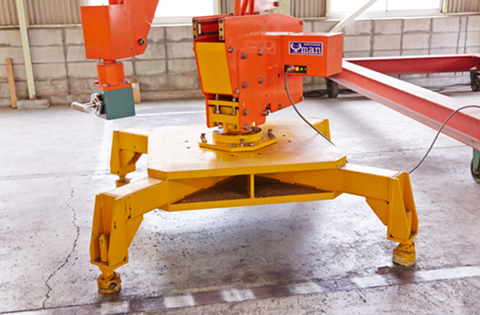

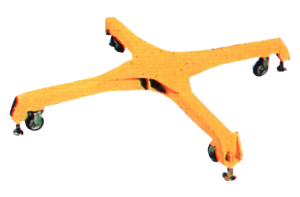

十字台車 型式（PX-***）
十字台車は、架台の軽量化が必要になった場合に使用します。転倒防止のためにアウトリガーのスパンを十分とってあります。
設置面積を少なくしたい場合は不向きです。

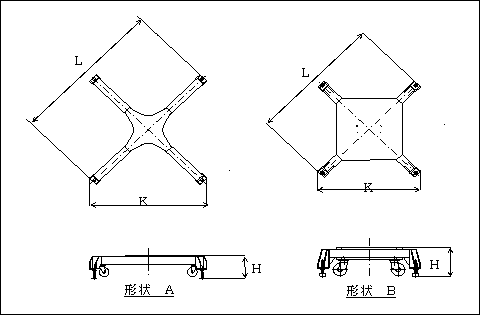

| ワイマン対応機種 | 型式 | 形状 | Ｌ(mm) | Ｋ(mm) | Ｈ(mm） | 質量(kg) |
|---|---|---|---|---|---|---|
| 100型 | PX-100 | A | 2180 | 1629 | 320 | 140 |
| 180型 | PX-180 | A | 2370 | 1781 | 320 | 190 |
| 250，300型 | PX-250 | B | 2070 | 1563 | 472 | 1000 |
| 350,500型 | PX-500 | B | 2170 | 1634 | 470 | 1250 |
十字台車のご用命の際は、対象となるワイマンの型式をご指定いただくか詳細仕様の台車型式をご指定ください。
ストッパ
任意調整式旋回ストッパー
ワイマンの主旋回部フランジ及びポールフランジに挟み込む半割り式の構造となっています。
任意の場所でのワイマンの旋回角度の規制が可能です。
類型品：360度主旋回ストッパー
※主旋回が約340度（通常ストッパーの旋回角度）以上必要な場合に使用します。
任意調整式旋回ストッパーのご用命の際は、対象となるワイマンの型式をご指定ください。
手首旋回ストッパー
アタッチメントなどの配線または配管の関係で、手首のエンドレス旋回に規制が必要となった場合に取り付けます。
ワイマンの手首旋回部ホルダ及びアーム部手首リンクに挟み込む半割り式の構造となっています。
類型品：手首防流金具
※手首部の旋回トルクの規制が必要な場合に使用します。但し装着前の旋回トルクより小さくすることはできません。
手首旋回ストッパーのご用命の際は、対象となるワイマンの型式をご指定ください。
操作継手

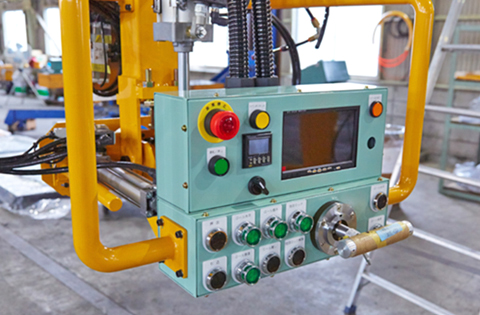

取手＆付加操作ボックス
- 付加操作ボックスは、標準操作ボックスの横に直接取り付けられるものと、継手を介して取り付けられるものがあります。
- 直接取付型の操作ボックスには付加操作ボックス取付用の追加工穴が必要となります。
- 水平継手及び水平垂直継手の種類により付加操作ボックスの穴あけ位置が異なります。継手の種類と一緒に付加操作ボックスの種類を指定してください。
- 水平継手及び水平垂直継手の限界長はセンタ間で各々1000mmとなります。また、各々の長さは、10mm単位での指定となります。
- 継手内には、操作レバー用の信号線が内蔵されています。また、スイッチ用の電線は内蔵されていませんので、用途にあわせ付加操作ボックスを追加工し、スイッチの取り付けなどを行い、配線してください。スイッチ用の取り付け穴はφ30スイッチ用となります。

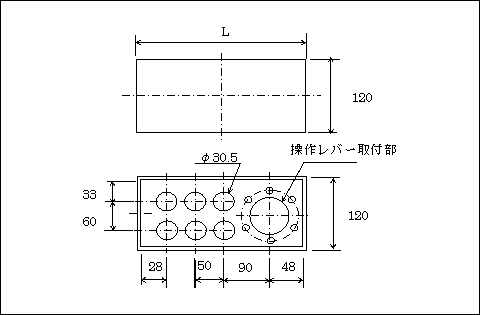

付加操作ボックス
| 型式 | スイッチ穴数 | L寸法 |
|---|---|---|
| OPB-2 | 2 | 170 |
| OPB-4 | 4 | 220 |
| OPB-6 | 6 | 270 |

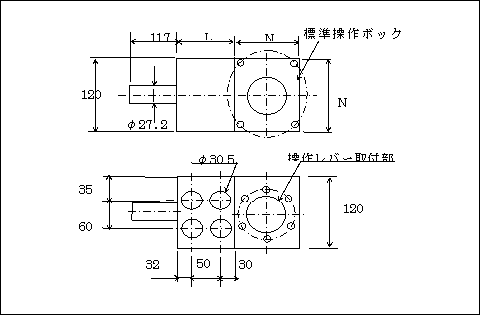

直接取付型付加操作ボックス
| 型式 | スイッチ穴数 | L寸法 |
|---|---|---|
| ＯＰＡ－２ | ２ | 64 |
| ＯＰＡ－４ | 4 | 112 |
| ワイマン本体部枠番 | N寸法 |
|---|---|
| 50～180 | １００ |
| 250～500 | １２５ |
付加操作ボックス・継手のご用命の際は、機器の型式およびワイマン手首部センタから付加ボックスセンタまでの中心間距離をご指定ください。

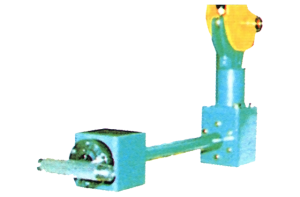

水平継手
操作部のオフセットが必要になった場合に使用します。シングル型、ダブル型があります。
水平垂直継手も選択できます。

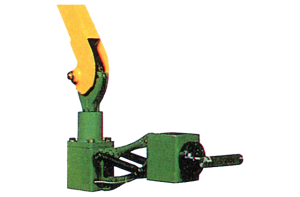

高所式レバー
操作部に手が届かない場合に使用します。
操作ボックス間距離が1000mmまで、製作可能です。

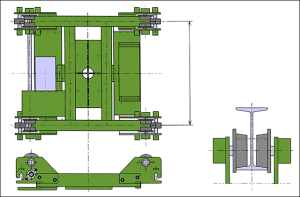

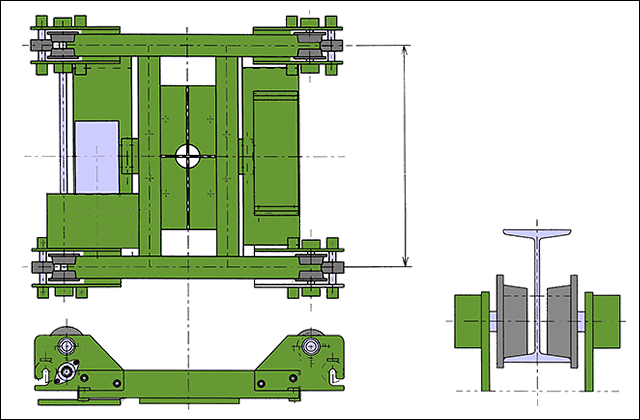

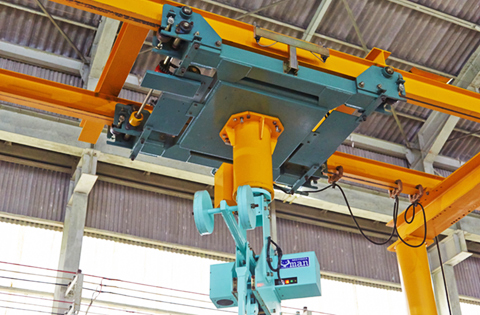

天井走行台車
標準天井走行台車は、駆動源にギヤードモータを採用し、インバータにてコントロールしています。
また、８輪独立となっており、各々が横から分解できるようになっているため、終端が開いていないレールに対しても据付が可能です。
機能
- ストロークエンド停止
- ソフトスタートストップ
- 前後1段変速走行（2段変速はオプションとなります。）
設置面積を少なくしたい場合は不向きです。
| ワイマン形式 | 50・100,180型 | 250,300型 | 350,500,700型 |
|---|---|---|---|
| 走行速度 | 約15m/min | 約12m/min | 約10m/min |
| レールスパン | 1000mm | 1500mm | 1500mm |
| 全長 | 1400 | 1790 | 1790 |
| 使用レールサイズ | I型鋼200×100 | I型鋼250×125 | I型鋼300×150 |
| 電源 | AC200V 0.4kw | AC200V 0.4kw | AC200V 0.4kw |
| 自重 | 約310kg | 約420Kg | 約480Kg |
| 操作方法 | 押釦スイッチ式操作（押釦スイッチを押しているときだけ走行します。） | ||
- 制御装置はワイマン本体に取り付けます。
- ストロークエンドではリミットスイッチのON位置から200mm後方にメカストッパーを取り付けてください。
- 標準では下表のオプションが付属されています。
| 名称 | 個数 | 備考 |
|---|---|---|
| リミットスイッチ | ２ | WLCA（オムロン）相当品 |
| LSドック | ２ | 有効長200mm ボルト、ナット取付 |
| エンドストッパー | ２ | ボルト、ナット取付 |
| 給電アーム | １ | 給電方式をご指定ください |
| 中継ボックス | １ | 制御盤までの各種電線付属 |
| 操作部 | １ | 前後１速 押ボタンスイッチ |
給電用機器（トロリーカッシャ（未来工業）相当品、トロリール（松下電工）相当品及び給電線）は、付属されていません。ストロークに合わせての都度見積りとなります。
天井走行台車のご用命の際は、対象となるワイマンの型式をご指定ください。オプションの種類をご指定ください。
操作動画
その他
その他の
- 各種旋回ブレーキ
- ジブ
- 電動ジブ
- 地上走行台車
- ペンダントスイッチ仕様
などがあります。詳細はお問い合わせください。
